OTT MF Pro便携式流速仪 |
|
| OTT MF Pro运用电磁感应原理进行开渠的流速流量测量。 |
 |
| 针对野外复杂环境的比较先进的测量机技术 |

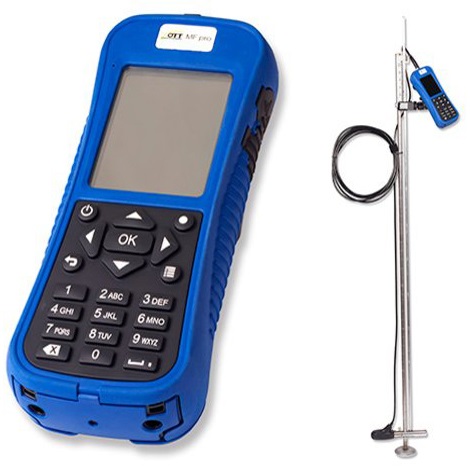

OTT MF pro 是一款利用电磁感应原理,经过专门设计用来测量溪流、小河道、
沟渠和导流槽的流速流量计。整套系统由一个紧凑轻质的传感器和一个坚固结
实且易于在野外操作的手持终端组成。整套系统可以很方便的安装在测杆上，
操作简单便宜,且儿乎不需要维护。
OTT MF pro 通过手持终端里简单易用的菜单引导一步一步的按照提示测量完
整个断面的垂线流速。测量完成的点流速可以马上在手持终端的显示屏上显示
并同时存储起来。完成断面测量后,内置的软件会利用测量好的垂线流速和内
置的国际标准方法自动计算出整个断面的流量。
先进的电磁感应测流原理和紧凑的设计使得 OTT MF pro 甚至可以在浅水中
测量极低的流速(从Om/s起),并且不受水质好坏或者水草丛生等恶劣环境的
影响。 |
| OTT MF pro---花费极少却可获得精确的数据 |
特色和优点
——紧凑轻质的传感器,无可拆卸部件→几乎不需要维护
——集成压力传感器可自动测量垂线水深和探头所处深度(可选)
——自动存储记录所有数据→一个人就可以在短时间内轻松完成整个测量。
——手持终端可迅速显示测量的流速→迅速的实现可视化操作
——自动按照国际标准方法进行流量计算→大大减少数据后处理的时间
——可通过USB方便快捷的将数据从手持终端上传到电脑上→避免了易于出错的
人工抄写数据。
手持终端在野外使用的便宜性
——较大的彩色屏幕→易于查看，不怕阳光直晒
—一步步引导客户的菜单设置→易于设置和测量操作
——高防水防尘等级(IP67)→不怕溅水甚至短暂的没水。
——可充电的锂电池→可持续使用超过18个小时
——灵活易用→一个手持终端可以与连接不同的流速传感器
应用
——开渠(溪流、小河道、隧道、导流渠)——重污染的下水道脏水
——水草丛生、有紊流的水域
——校准或控制测量的情况(连续测流仪、计量堰、或测量渠道) |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
| |
| |
|
技术指标 |
| |
流速测量
——测量方法：电磁感应原理
——测量范围：0 - 6m/s
——准确度：0 - 3m/s内±2%测量值或±0.015m/s；0 - 5m/s内±4%测量值或±0.015m/s
——0点稳定性：±0.015m/s
——分辨率：测量值＜10时为0.001；测量值＜100时为0.01；测量值＞100时位0.1 |
| |
| |
| |
| |
| |
| |
深度测量(可选)
——单点校准的绝对压力传感器
——测量范围:0 - 3.05m
准确度*：±2%测量值和+0.015m/ s 中的较大值 |
| |
| |
| |
| |
垂线流速测量方法
一溪流
1、2、3、5和6点测量( ISO 和 USGS 标准)
一人工渠
0.9XV最大;0.2/0.40.8;2D;流速积分法
人工渠形状
圆形、矩形、梯形、2B蛋形,2B反蛋形 |
| |
| |
| |
| |
| |
| |
| |
流量计算方法
EN ISO 748——中间部分法——平均部分法 |
| |
| |
供电：锂电池；时长18小时（20℃） |
| |
数据存储能力：多达10个测量站位（每个32个流速垂线） |
| |
温度（操作和存储）：-20 - 60℃ |
| |
手持终端：图形彩显，半透反射式，LCD，3.5英寸，QVGA；USB接口，迷你B型，五针 |
| |
数据格式：TSV（制表符分隔值）文件格式 |
| |
操作模式：- -实时流速测量；流量测量（溪流/人工渠） |
| |
噪声抑制： 50Hz，60Hz(可调) |
| |
电缆长度：2m、6m、12m和30m |
| |
材料
-- 传感器外壳： ABS，增强玻璃纤维
--手持终端：聚乙烯内酯，减震橡胶铸制 |
| |
| |
| |
尺寸和重量
传感器：-长×宽×高：11.9cm×4.3cm ×6.3cm，重量：0.5Kg
手持终端：长×宽×高：21.8cm×9.3cm ×5.3cm，重量：0.68Kg |
| |
| |
| |
防护等级
传感器：IP68
手持终端：IP67( USB 盖子已安装) |
| |
| |
| |
OTT MF Pro便携式流速仪订购指南 |
| |
套装包括：主机，传感器，便携包，充电器 |
| |
备注：手持支撑杆需额外订购 |
| |
|
